Плата анализатора спектра и генератора сигналов SA6 для радиомониторинга до 6ГГц (977252)

Описание

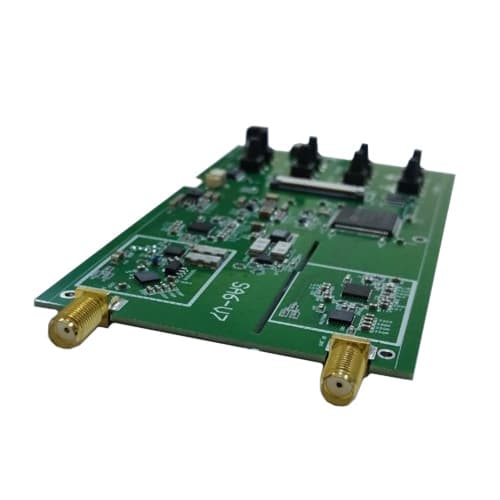

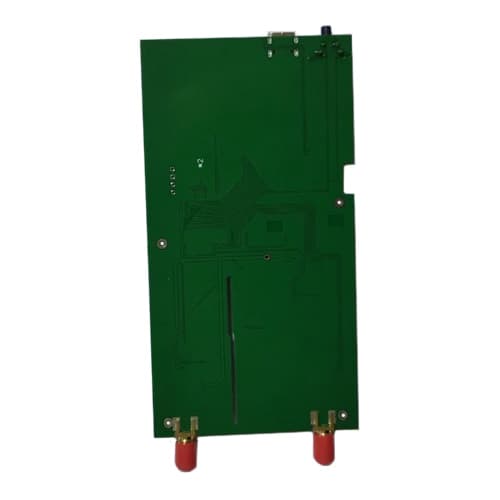

Оригинальная электронная плата портативного спектроанализатора SA6, предназначенная для самостоятельной сборки устройства, интеграции в пользовательские проекты и модифицированные измерительные решения. В отличие от готового прибора SA6, данная версия поставляется без корпуса, дисплея и аккумулятора.
В основе платы используется высокопроизводительный микроконтроллер STM32F407, обеспечивающий обработку радиочастотных сигналов и работу в режимах спектроанализатора и генератора сигналов. На плате установлена прошивка SA6 версии 1.5.1.0.

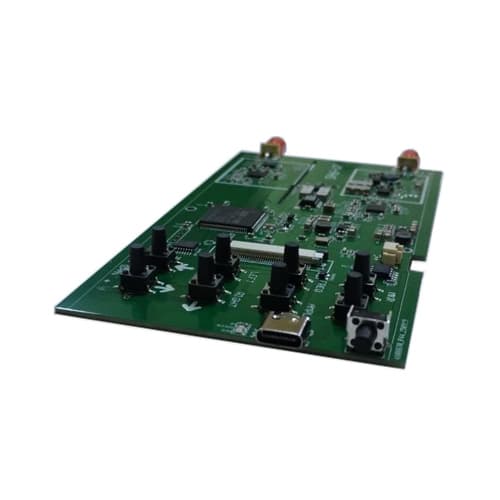

Питание, прошивка и обмен данными осуществляются через разъём USB Type-C. Подключение внешнего дисплея, органов управления и Li-ion аккумулятора выполняется через соответствующие разъёмы на плате. Радиочастотные входы и выходы реализованы на SMA-разъёмах, что позволяет напрямую подключать антенны и измерительные тракты.

Плата подходит для следующих задач, связанных с анализом ВЧ-сигналов:
анализ радиочастотных трактов и поиск источников неисправностей по спектру;
спектроанализ радиочастотных сигналов;
контроль и настройка параметров ВЧ-передатчиков по спектру;
поиск и обнаружение источников радиочастотного излучения;
настройка и контроль работы высокочастотных фильтров и генераторов;
мониторинг радиочастотной активности в диапазонах, используемых БПЛА.

Плата может использоваться как радиочастотный приёмный модуль в составе систем радиомониторинга и радиотехнической разведки. При наличии внешнего программного обеспечения, вычислительного блока и специализированных антенн плата может применяться как элемент систем обнаружения БПЛА.
Сама по себе плата не является автономным детектором дронов и не выполняет автоматическую идентификацию, классификацию или определение координат источника сигнала.

• Микроконтроллер: STM32F407
• Прошивка: SA6 Firmware v1.5.1.0
• Диапазон анализа частот: 35 - 6200 МГц
• Диапазон измерений: 35 - 4500 МГц
• Волновое сопротивление RF-входов/выходов: 50 Ом
• КСВ: <1.5
• Встроенный аттенюатор: 0–30 дБ
• Выходная мощность генератора: –15…–25 дБм
• Максимальная входная мощность: до +10 дБм (без аттенюации)
• Максимальное входное DC-напряжение: 25 В
• Интерфейс питания и прошивки: USB Type-C
• RF-разъёмы: SMA
• Размеры платы (без учета разъёмов): 131 х 69 х 2.8 мм
• Вес: 37 г
