Портативный анализатор спектра 6.2ГГц с генератором сигнала RF HTOOL-SA8 3.2'' 3000mAh Black (1026344)

Описание

HTOOL-SA8 это модернизированная модель на базе SA6 с улучшенной стабильностью работы и обновлённой схемотехникой. Устройство объединяет функции спектроанализатора и генератора сигналов, что позволяет использовать его для диагностики, настройки антенн, фильтров, усилителей и других радиочастотных устройств.

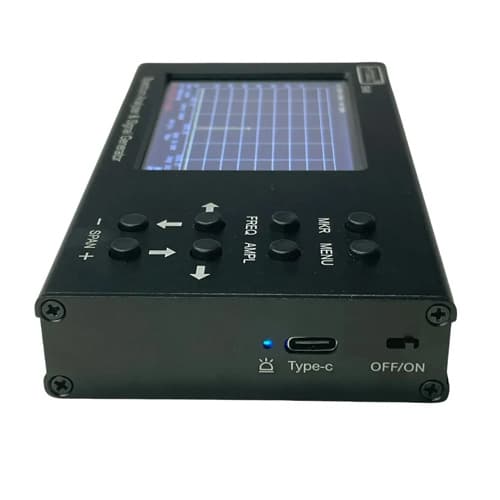

Прибор оснащён цветным сенсорным дисплеем 3.2", обеспечивающим удобное управление и наглядное отображение спектра сигналов. Анализатор поддерживает частотный диапазон до 6.2 ГГц, что позволяет использовать его для диагностики и настройки устройств радиосвязи, Wi-Fi оборудования, антенн, фильтров, усилителей и других RF-систем.

Важной особенностью устройства является наличие встроенного генератора сигналов, который позволяет проводить измерения амплитудно-частотной характеристики (АЧХ) пассивных и активных устройств. Программное обеспечение прибора также позволяет измерять коэффициент стоячей волны (КСВ) и модуль обратных потерь. Для выполнения этих измерений требуется использование внешнего направленного ответвителя и комплекта калибровочных мер.

Главным отличием от предыдущей модели является улучшенное программное обеспечение. В HTOOL-SA8 добавлена поддержка SCPI-команд для удалённого управления, возможность вторичной разработки и регулярные обновления прошивки. Это позволит подключать прибор к компьютеру и использовать его в автоматизированных измерительных системах. Также улучшен пользовательский интерфейс, обновлено меню (добавился русский язык), появилась поддержка S-параметров и экспорт данных.

• Частотный диапазон отображения: 35 – 6200 МГц
• Измеряемый диапазон частот: 35 – 4500 МГц
• Динамический диапазон:
  • до 75 дБ (для диапазона 35–3000 МГц)
  • до 70 дБ (для диапазона 3000–4500 МГц)
• Максимальная ширина обзора спектра: 6165 МГц
• Полоса промежуточной частоты (IF): 200 кГц
• Скорость сканирования (при диапазоне более 100 МГц): 700 МГц/с
• Время сканирования диапазона 100 МГц: менее 0.25 с
• Минимальная обнаруживаемая длительность сигнала (при сканировании 10 МГц): 20 мс
• Уровень шумового порога:
  • до 3000 МГц: < -100 дБм
  • 3000–4500 МГц: < -95 дБм
  • 4500–6200 МГц: < -90 дБм
• Входное сопротивление: 50 Ом
• Коэффициент стоячей волны (КСВ): ≤ 1.5
• Встроенный аттенюатор: 0–30 дБ
• Погрешность аттенюатора:
  • до 10 дБ: 2 дБ
  • 10–20 дБ: 5 дБ
  • 20–30 дБ: 8 дБ
• Диапазон частот генератора: 35 – 6200 МГц
• Выходная мощность генератора: от -15 до -25 дБм
• Точность отображения уровня сигнала: 2 дБ
• Максимальный входной уровень сигнала:

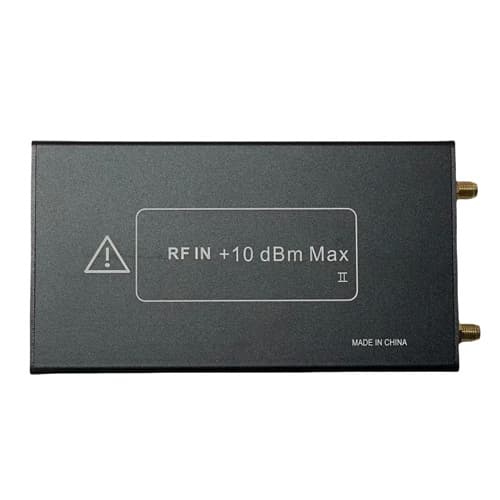

  • без аттенюатора: +10 дБм
  • с аттенюатором более 20 дБ: +20 дБм
• Язык интерфейса: китайский, английский, русский
• Максимальное входное постоянное напряжение RF: 25 В
• Встроенный аккумулятор емкостью 3000 мАч, зарядка через Type-C
• Время автономной работы: около 4 часов
• Время зарядки аккумулятора: примерно 2 часа

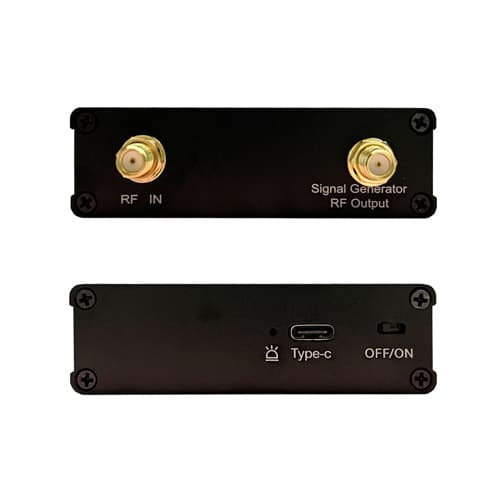

• Разъёмы:
  • RF IN – вход сигнала (SMA)
  • TG OUT – выход генератора сигналов
  • Type-C – питание и зарядка
• Материал корпуса: алюминий
• Размеры: 134 х 74 х 23 мм
• Вес: 250 г

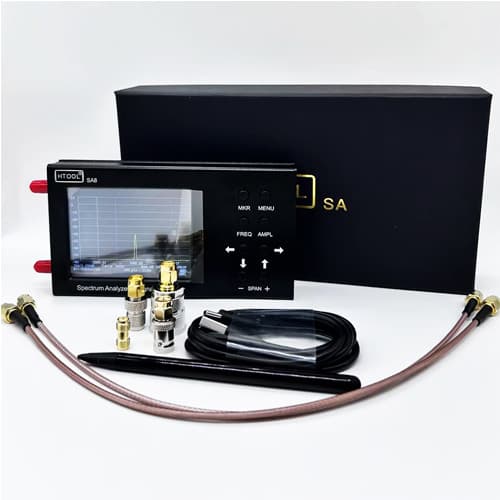

• Комплектация: SA8, кабель USB Type-C, RF кабели SMA RG316 (30 см) 2 шт, переходник SMA-female, стилус для сенсорного экрана

Чтобы поменять язык интерфейса, нужно:

1. Нажать кнопку MENU.
2. Перейти в раздел Settings (на китайском 设置).
3. Выбрать английский или русский.
4. Подтвердить выбор нажав кнопку MENU.

Обратите внимание! При каждом выключении настройка языка интерфейса сбивается.
