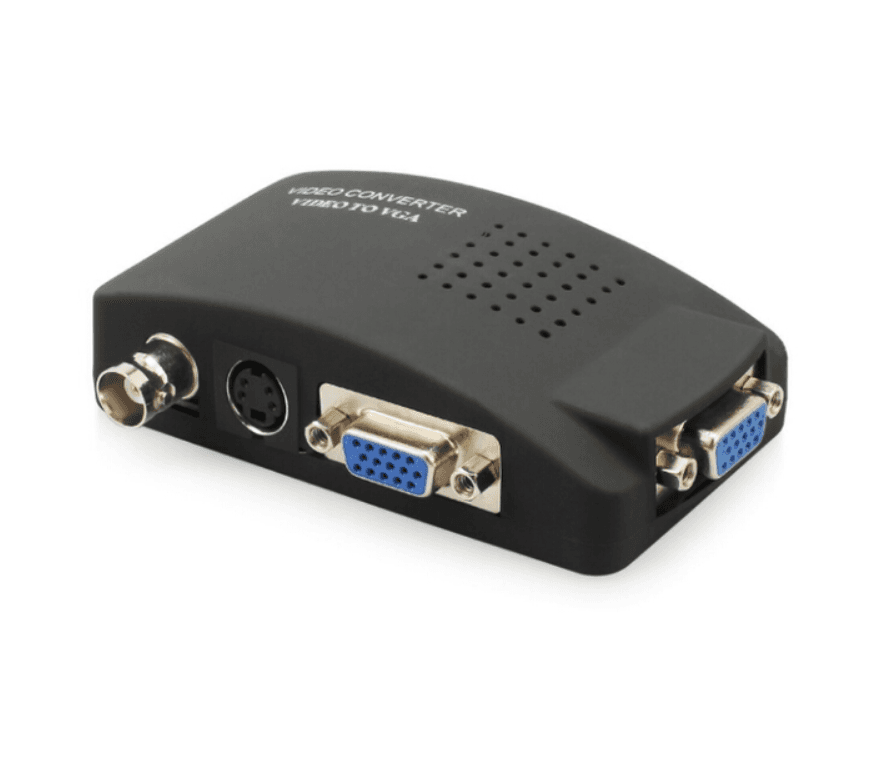

Видео конвертер BNC S-Video to VGA монитор Black (284968)

Устройство конвертирует аналоговый видеосигнал, передаваемый через BNC или S-Video в сигнал для VGA монитора. Также входящим сигналом может быть сигнал от VGA выхода компьютера или ноутбука. Входящих сигналов может быть несколько, конвертер позволяет выбирать источник поступающего на него видео.

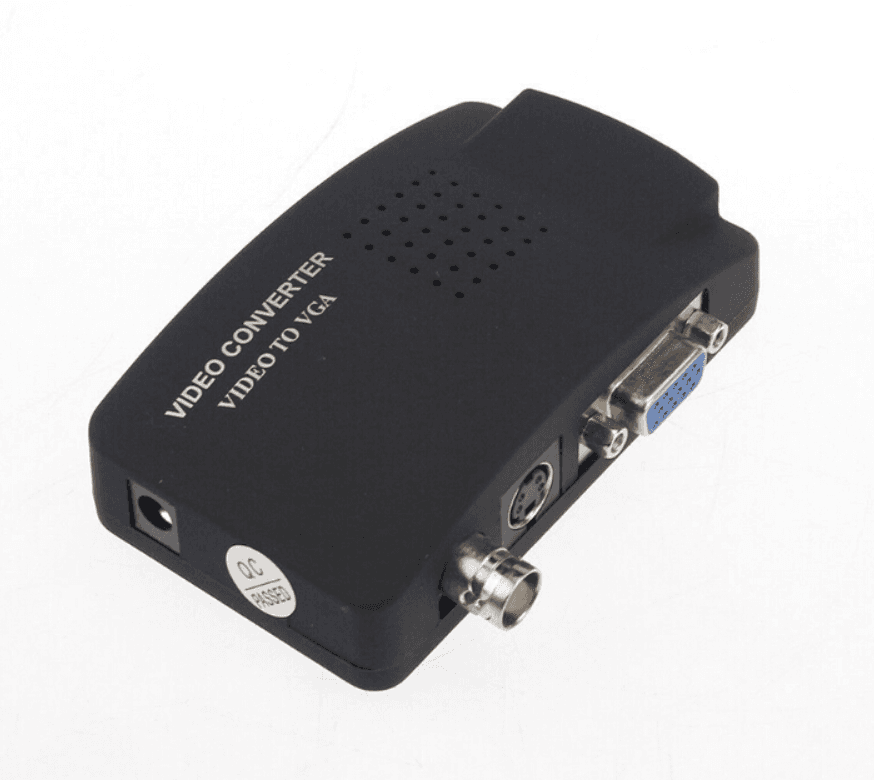

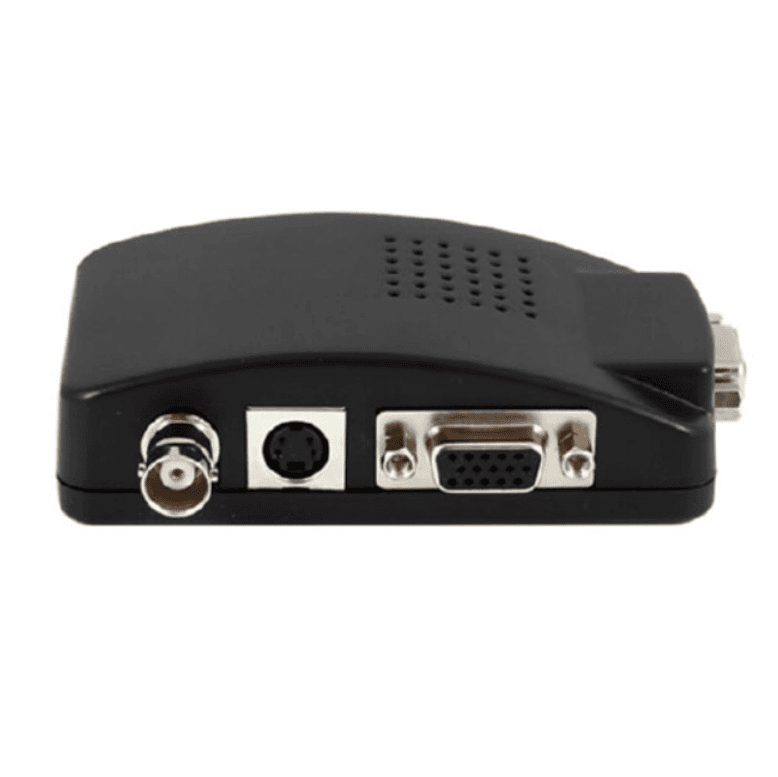

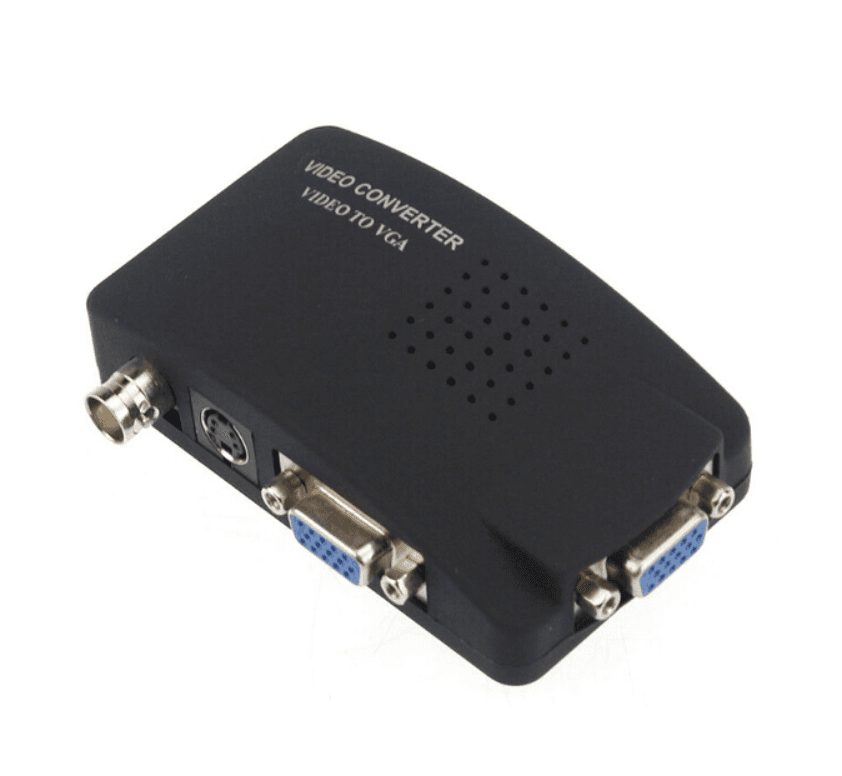

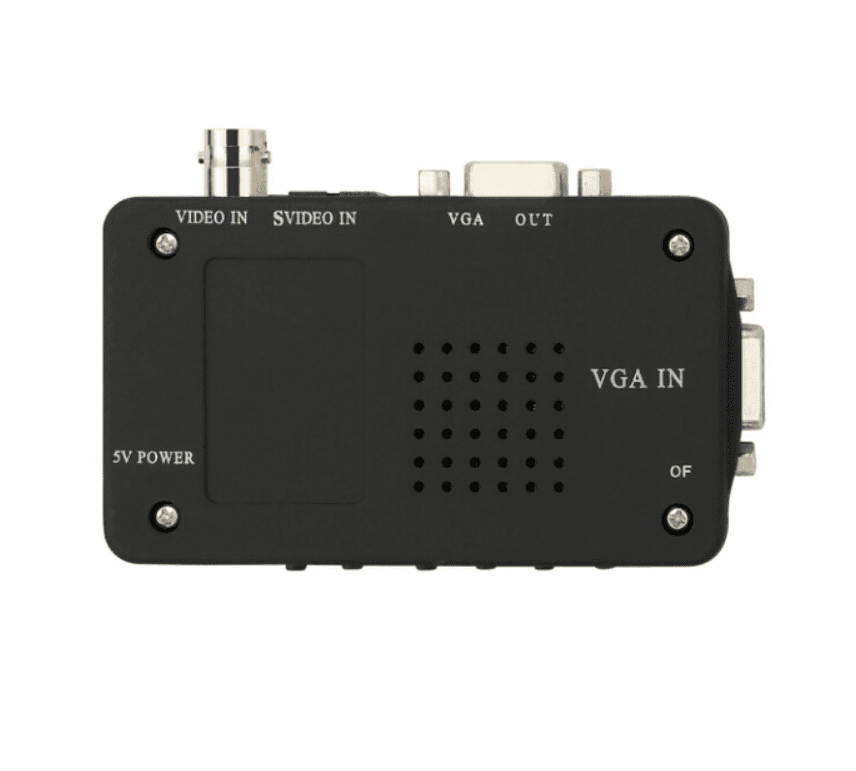

Разъемы конвертера подписаны с нижней стороны корпуса:

• 5V POWER - подключение сетевого адаптера 220В AC на 5В DC.
• VIDEO IN - вход видеосигнала через BNC.
• SVIDEO IN - вход видеосигнала через S-Video.
• VGA OUT - выход VGA сигнала на монитор.
• VGA IN - вход VGA сигнала от видеокарты компьютера.

При трансляции на монитор возможен режим отображения картинки, поступающего от BNC или S-Video, в окне изображения от компьютера, т.е. режим "картинка в картинке". Для настройки работы конвертера на корпусе расположены 6 кнопок управления.

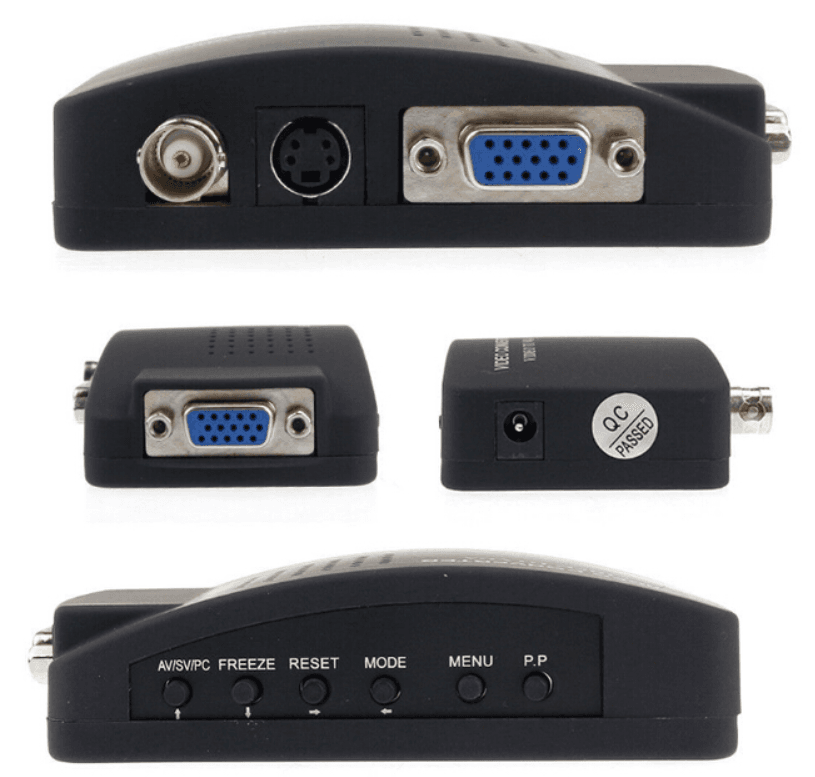

Назначение кнопок управления конвертером:

• ZOOM - выбор формата изображения между 16:9 и 4:3.
• AV/SV/VEA - выбор входящего сигнала между композитным BNC, S-Video или от VGA выхода компьютера или ноутбука.
• PiP - включение режима отображения "картинка в картинке". Последующие нажатия кнопки уменьшают (увеличивают) размер окна изображения от BNC или S-Video в картинке от VGA входа. Кнопкой *PP* можно выбрать место внутреннией картинки во внешней (
• либо по углам, либо в центре). Кнопкой *MENU* можно уменьшить (увеличить) размер окна изображения от BNC или S-Video в картинке от VGA входа. В режиме работы с меню эта кнопка выполняет действие "меньше".
• PiP - включение режима отображения "картинка в картинке". Последующие нажатия кнопки уменьшают (увеличивают) размер окна изображения от BNC или S-Video в картинке от VGA входа. В режиме работы с меню эта кнопка выполняет действие "вправо".
• MODE - выбор одного из стандартных режимов настройки изображения: User (настроено пользователем), Bright, Soft или Normal.
• MENU - вызывает на экран меню для настроек работы конвертера. Через меню можно управлять следующими параметрами: Bright, Contrast, Saturation, Hue, Language (яркость, контрастность, насыщенность, оттенок и язык меню между английским и
• китайским).
• PP - выбор одного из стандартных режимов настройки изображения: User (настроено пользователем), Standart, Cool, Warm, Bright, Soft, Nostomania. В режиме работы с меню эта кнопка выполняет действие "больше".

Все настройки остаются сохраненными в памяти конвертера при отключении питания.
Питание конвертера осуществляется через сетевой адаптер 220 в на 5 в постоянного тока.
Учитывая, что В бытовых устройствах для передачи композитного видеосигнала служит, как правило, кабель со стандартными разъёмами типа RCA (тюльпан, колокольчик), то для подключения к конвертеру можно использовать переходники с RCA на BNC.

Характеристики:

• видео входы: BNC, S-Video, VGA.
• видео выход: VGA.
• принимаемый сигнал: PAL, NTSC.
• поддержка разрешения: 640х480, 800х600, 1024х768, 1280х1024, 1440х900 и 1680х1050.
• питание: DC 5 в, 1 А.
• длина VGA кабеля: 1,3 м.
• длина S-Video кабеля: 0,9 - 1,0 м.
• длина кабеля блока питания: 1,1 м.
• габариты конвертера (с учетом выступающих частей): 96 (98) х 54 (67) х 27 мм.
• размер упаковки: 220 х 150 х 60 мм.
• вес конвертера: 71 г.
• вес комплекта поставки: 378 г.

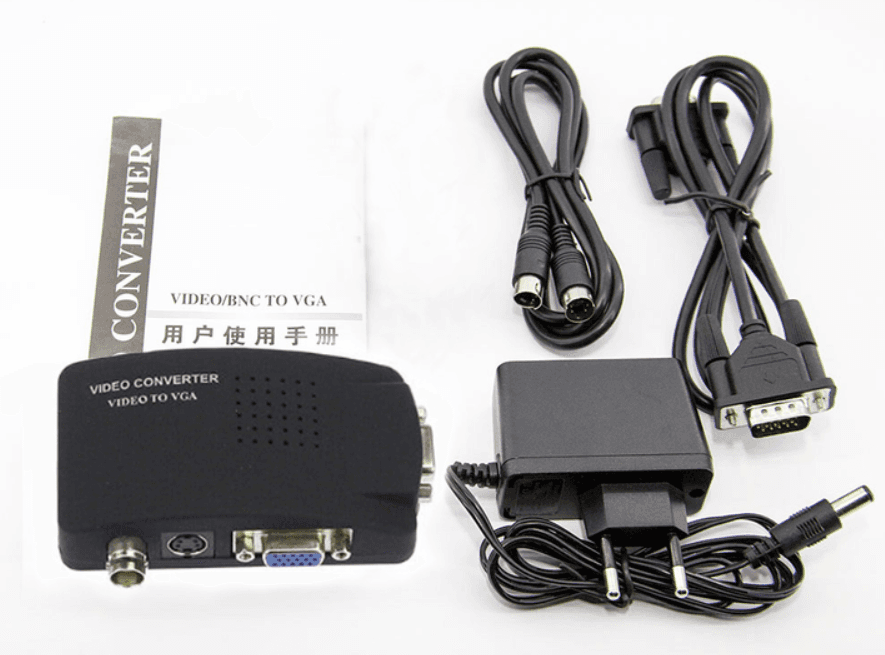

Комплект поставки:

• конвертер.
• сетевой блок питания.
• кабель VGA на VGA.
• кабель S-Video на S-Video.
• инструкция пользователя на английском языке.
