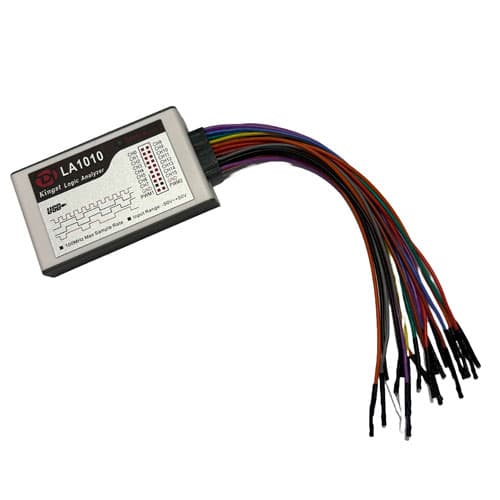

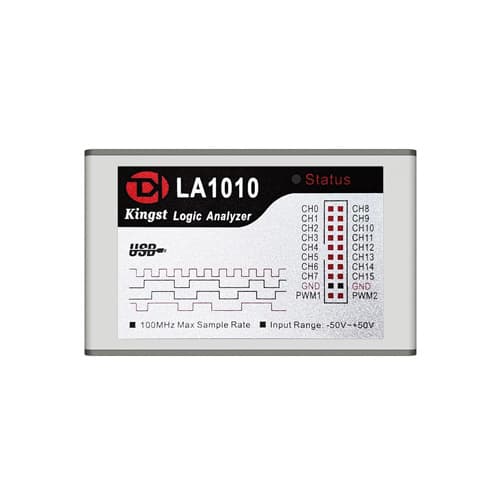

USB Логический анализатор Kingst LA1010 100МГц 16 каналов Type-C White (967206)

Kingst LA1010 – высокопроизводительный логический анализатор, который имеет 16 входных каналов и частоту выборки до 100 МГц. Устройство поддерживает большое количество стандартных протоколов и может использоваться для анализа и тестирования, разработки и отладки многих цифровых систем (ARM / MCU / FPGA и т.д.), программ а также мониторинга и записи цифровых сигналов.

Характеристики входа:

• Количество каналов: 16
• Максимальная частота дискретизации:
  • 100 МГц – 3 канала
  • 50 МГц – 6 каналов
  • 32 МГц – 9 каналов
  • 6 МГц – 16 каналов
• Пропускная способность: 20 МГц
• Минимальная ширина импульса: 20 нс
• Диапазон входного напряжения: от -50 до +50 В
• Входное сопротивление: 220 КОм
• Емкость: 12 пФ
• Настраиваемый уровень триггера: от -4 до +4 В (шаг: 0.01 В)

Характеристики ШИМ-выхода:

• Количество каналов: 2
• Диапазон частот: от 0.1 до 10 МГц
• Шаг настройки частоты ШИМ-генератора: 10 нс
• Шаг настройки ширины импульса ШИМ-генератора: 10 нс
• Выходное напряжение: 3.3 В
• Выходное сопротивление ШИМ: 50 Ом

• Поддерживаемые протоколы: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel и др.

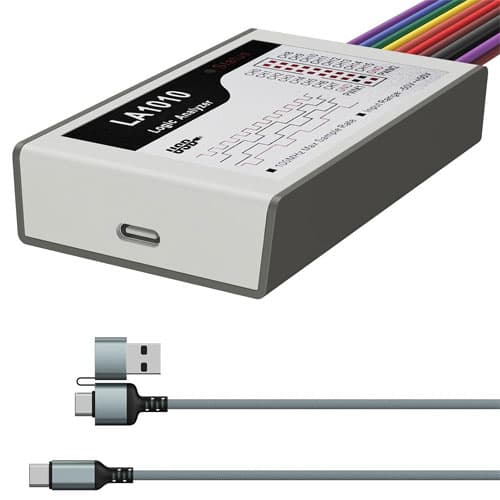

• Питание: через разъем Type-C
• Размеры: 9 x 5.5 x 1.8 см
• Вес комплекта: 220 г

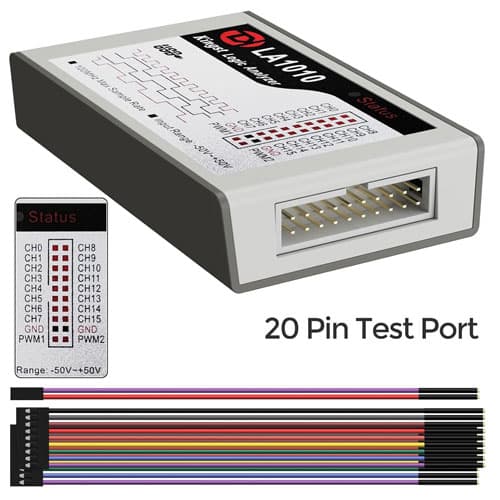

• Комплектация: анализатор Kingst LA1010, 9pin кабель (гребенка) – 2шт, 2pin кабель (гребенка), клипсы 20шт, кабель Type-C на Type-C с переходником на USB-A, тканевый чехол, а также инструкция на английском и китайском языках.
