Тестер полупроводниковых элементов транзисторов TC1 ESR LCR (677049)

Описание

Тестер TC1 для распознавания и диагностики различных радиокомпонентов. Позволит измерить сопротивление резисторов, индуктивность, ёмкость обычных и электролитических конденсаторов, ESR (эквивалентное последовательное сопротивление), Vloss (напряжение утечки) и т.д. Тип подключенного прибора определяется автоматически.

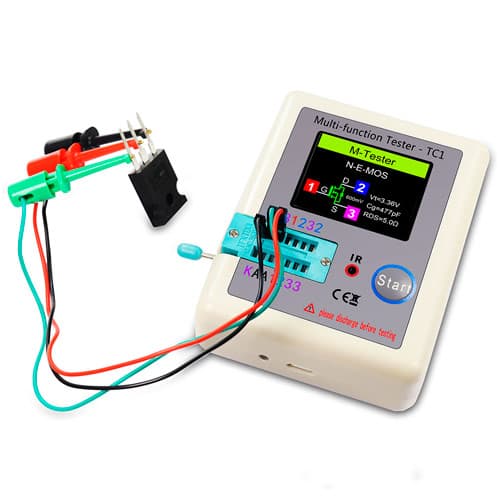

Тестер оснащен цветным дисплеем на котором отображаются коэффициенты усиления биполярных транзисторов, автоопределение и структура оных, расположение выводов. Также на корпусе размещены номерные контакты разъема для подключения любых радиодеталей, кроме стабилитронов, для которых предусмотрены контакты КАА (катод, анод, анод). Сбоку размещен ИК-приемник для проверки и декодирования сигналов пультов ДУ.

Управляется прибор единственной кнопкой START. Краткое нажатие для включения прибора и начала теста, после установки компонента в разъем. Длительное нажатие для принудительного выключения прибора.

Руководство по эксплуатации (на англ. языке).

• Тестируемые компоненты: транзисторы (Pnp, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, стабилитроны, триаки, тиристоры, конденсаторы, элементы питания, катушки индуктивности
• Индикация напряжения открытия светодиодов
• Определение распиновки симисторов и тиристоров
• Определение основных характеристик полевых транзисторов любого типа
• Анализ коэффициента потерь и внутреннего сопротивления конденсаторов

• Емкий 1.8" TFT дисплей с разрешением 160х128 пикселей и подсветкой
• Тестовое напряжение: 4.5 В (пиковое)
• Тестовый ток: < 6 мА
• Диапазон измерения емкости: 25 пФ – 100 мФ
• Диапазон измерения индуктивности: 0.01 мГн – 20 Гн
• Диапазон измерения сопротивления: 0.1 Ом – 50 МОм
• Проверка стабилитронов: до 30 В
• Питание: от внутреннего аккумулятора, зарядка через MicroUSB (кабель в комплекте)
• Автовыключение после 20 с бездействия (по умолчанию, можно настроить)
• LED-индикация зарядки аккумулятора
• Размеры: 9 х 7 х 2.7 см
• Вес: 85 г

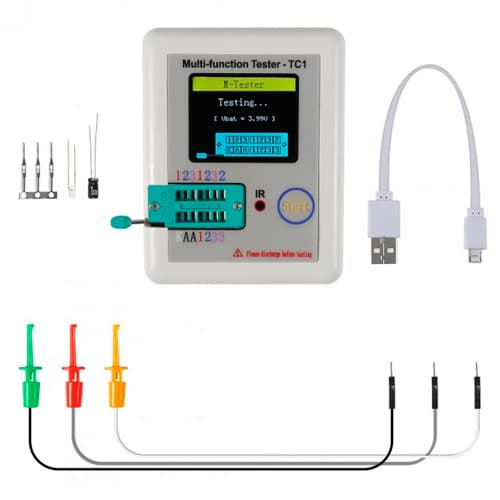

• В комплекте щупы и набор для калибровки

Обратите внимание! Конденсатор не должен проверяться без разряда. Отсутствует функция проверки индуктивности трансформатора. При низком уровне заряда батареи необходимо, перед использованием, зарядить устройство.
