SDR радиостанция с 4 антеннами 70МГц 6ГГц PlutoSky 7020-SDR 9363, Zynq7020, Suogoest

PlutoSky 7020-SDR 9363 без дополнительного усилителя мощности передающего тракта (PA) — программно-определяемая радиосистема SDR для приёма и передачи радиосигналов, анализа радиоспектра, разработки и тестирования беспроводных устройств. Устройство построено на базе Xilinx Zynq-7000 XC7Z020-CLG400 и RF-трансивера AD9363 с архитектурой 2T2R, обеспечивающей два передающих и два приёмных канала.

По сравнению с оригинальной платформой PlutoSDR устройство получило более производительный контроллер Zynq-7020, увеличенный объём оперативной памяти до 1 ГБ, интерфейс Gigabit Ethernet, отдельный JTAG/DEBUG-интерфейс, а также входы для локального генератора и опорной частоты. JTAG-интерфейс может использоваться для питания, отладки FPGA и работы с последовательным портом.

RF-тракт работает в конфигурации 2T2R Full-duplex, что позволяет одновременно использовать два канала передачи и два канала приёма. Производитель также указывает возможность программного перевода AD9363 в режим AD9361 с использованием оригинальной прошивки, расширяя возможности радиотракта.

PlutoSky 7020-SDR подходит для приёма и передачи радиосигналов, наблюдения и анализа радиоспектра, цифровой обработки сигналов, разработки и тестирования радиоустройств, SDR-экспериментов и FPGA-проектов. Устройство предназначено для работы с программным обеспечением экосистемы PlutoSDR, включая IIO, GNU Radio и MATLAB.

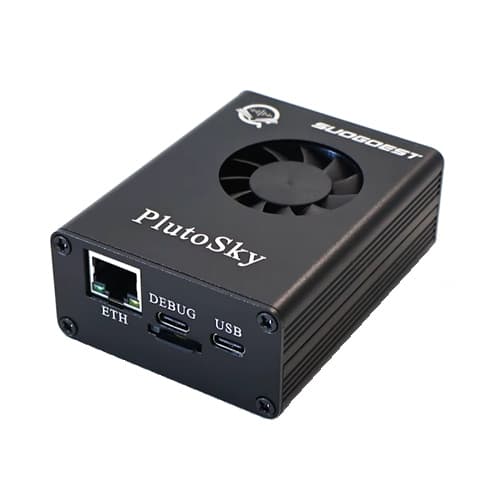

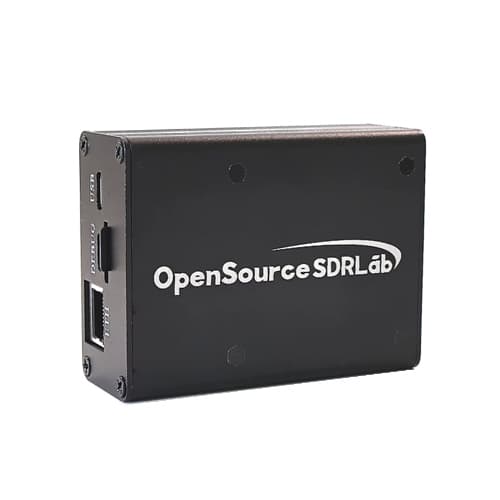

Устройство выполнено в алюминиевом корпусе с активным охлаждением. Подключение к компьютеру и настройка могут выполняться через USB или Gigabit Ethernet в зависимости от используемой прошивки и режима работы. Для разработки и отладки предусмотрен JTAG/DEBUG-порт.

Инструкция и документация:
PlutoSky R1 User Manual
Официальный GitHub PlutoSky 7020 AD936X SDR — firmware, схема и файлы проекта

• Модель: PlutoSky 7020-SDR 9363 без PA
• RF-трансивер: AD9363
• Процессор: Xilinx Zynq-7000 XC7Z020-CLG400
• RF-архитектура: 2T2R Full-duplex
• Передающие каналы: 2
• Приёмные каналы: 2
• Диапазон частот: 70 МГц–6 ГГц, при программном переводе AD9363 в режим AD9361
• Штатный диапазон AD9363: 325 МГц–3.8 ГГц
• Полоса пропускания: до 20 МГц в режиме AD9363, до 56 МГц в режиме AD9361
• Разрешение АЦП/ЦАП: 12 бит
• ОЗУ: DDR3, 1 ГБ
• Flash: 16 МБ
• Ethernet: 1000/100/10 Мбит/с, 1 порт

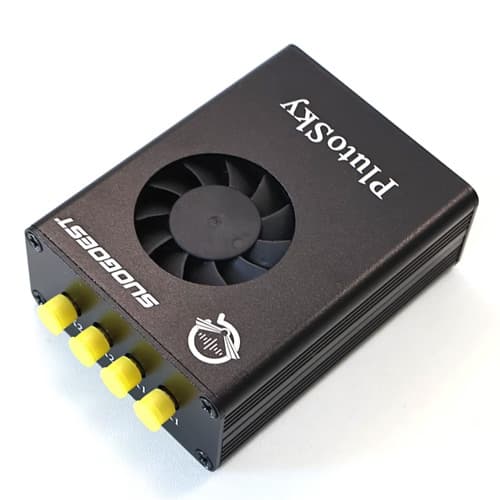

• Разъёмы: RF 2T2R, USB Type-C, JTAG/DEBUG Type-C
• USB: USB Type-C
• UART + JTAG: Type-C
• Слот карты памяти: microSD
• GPIO: не выведены на корпусе
• RFIC Clock: IPEX/VCTCXO
• Опорный сигнал: внешний вход
• Тактовый генератор: 40 МГц
• Внешний тактовый вход: 40 МГц
• Напряжение питания: 5 В через USB Type-C
• Совместимое ПО: GNU Radio, MATLAB, IIO и ПО экосистемы PlutoSDR
• Размеры корпуса: 8.5 х 6.5 х 3.2 см
• Вес: 160 г
• В комплекте 4 SMA-антенны и microSD 128 МБ
