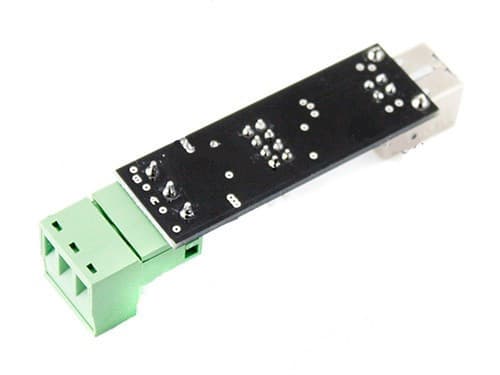

Переходник USB B 2.0 to RS485 TTL FTDI через FT232RL (286248)

Переходник USB – RS485 предназначен для подключения к USB порту компьютера устройств, которые используют устаревший последовательный интерфейс RS485. Все современные модификации материнских плат и модели ноутбуков не оснащены интерфейсом RS485. между тем, устройства данного стандарта весьма распространены (разного рода промышленные устройства и контроллеры). Переходник успешно решает задачу совместимости устройств, работающих на интерфейсе RS485. Подключаемое устройство будет иметь возможность использовать функцию «горячего» подключения к работающему компьютеру.
Для использования переходника нужно подключить его к USB порту компьютера через кабель USB тип A – USB тип B (в комплект поставки не входит). Он должен определиться как “USB 2.0 Serial ”. Если этого не произошло, нужно установить На корпусе переходника есть четыре клеммы, с помощью которых можно включать/отключать сигналы. Красный джампер 5V фактически является выключателем. С помощью зеленого джампера RX и желтого TX – можно включать/отключать соответствующие сигналы интерфейса RS485. Белый джампер GND может включать/отключать общий проводник.
С переходником могут работать операционные системы: Windows 98/ME/2000/XP/Vista/Win7 (32-bit), Linux, Mac.
Windows 8 (любая) и Windows 7 (64-bit) по информации производителя не поддерживаются.
После того, как переходник готов к работе, можно подключать к нему нужное устройство (есть возможность использовать функцию «горячего» подключения к работающему компьютеру).
Управление переходником и устройством, которое к нему подключено, осуществляется с компьютера или ноутбука с помощью специальных программ.
Переходник USB – RS485 имеет два интерфейса для подключения к компьютеру и для подключения устройства:

• интерфейс USB поддерживает спецификации 1.1 и 2.0 и имеет скорость передачи данных  0,5 mdash.480 Мбит/с.
• интерфейс RS485 исполнен в виде трех клемм зажимов, имеет скорость передачи данных до 115200 бит/с в зависимости от длины линии и качества проводников. Обозначение клемм зажимов «A+» «B-» и «GND».

Питание переходника USB – RS485 осуществляться от USB порта компьютера с напряжением 5 В, дополнительного питания не требуется.

Характеристики:

переходник собран на микросхеме: FT232RL.
поддержка операционных систем: Windows 98/ME/2000/XP/Vista/Win7 (32-bit), Linux, Mac.
скорость передачи данных по RS485: 300 – 9216000 бит/с.
интерфейс USB поддерживает спецификации: 1.1 и 2.0.
дополнительное питание: не требуется.
максимальное количество подключаемых устройств: 32.
дистанция передачи данных: до 1200 м в зависимости от длины линии и качества проводников.
рабочая температура: от -40 deg.С до +85 deg.С.
размеры (Д х Ш х В): 77 х 16 х 20 мм.
вес: 13 г.
