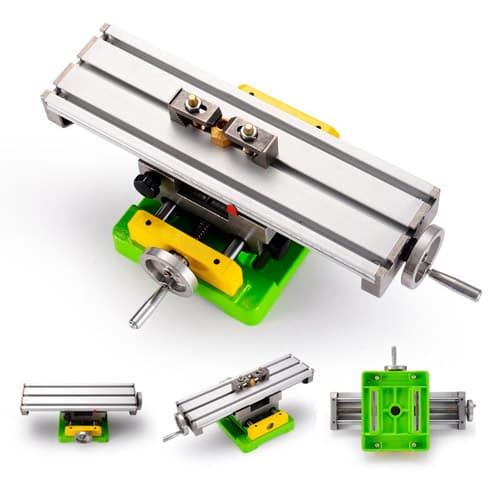

Координатный стол для сверлильного фрезерного станка BG-6350 350x100мм (710056)

Описание

Координатный стол — механическое приспособление, предназначенное для точного перемещения рабочего инструмента по заданной траектории относительно обрабатываемой детали. Имеет явное преимущество перед тисками — возможность поперечного и продольного перемещения рабочей поверхности и закрепленной заготовки.

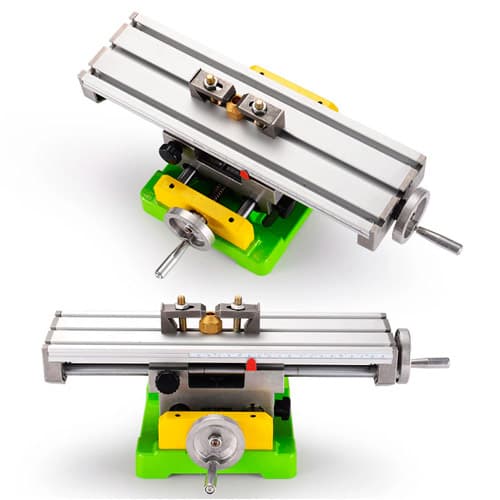

Более усовершенствованный и усиленный аналог модели BG-6330, к тому же данная модель считается наиболее близкой к промышленному аналогу. В отличии от двух предыдущих моделей, BG-6350 имеет по две направляющее на каждое направление (вдоль и поперек). За счет чего конструкция более устойчива к возникновению нежелательных люфтов.

Рабочая поверхность изготовлена из алюминия, регулирование положения осуществляется путем вращения ходовых винтов. На маховики нанесена миллиметровая разметка с ценой деления 0.05 мм, а один полный оборот маховика составляет 1.5 мм. Чугунное основание имеет 4 паза для крепления координатного стола к основанию сверлильного станка.

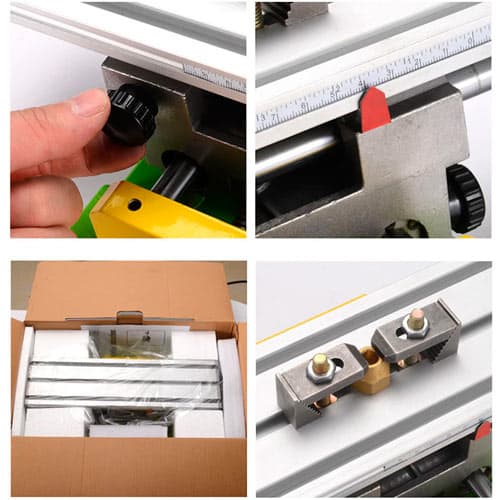

Также производитель добавил систему фиксации рабочей поверхности, подвижную миллиметровую линейку с бегунком для ещё более точного и быстрого позиционирования заготовки. И установил усиленные, более прочные металлические подшибники.

• Соединение типа “ласточкин хвост” для минимизации люфтов

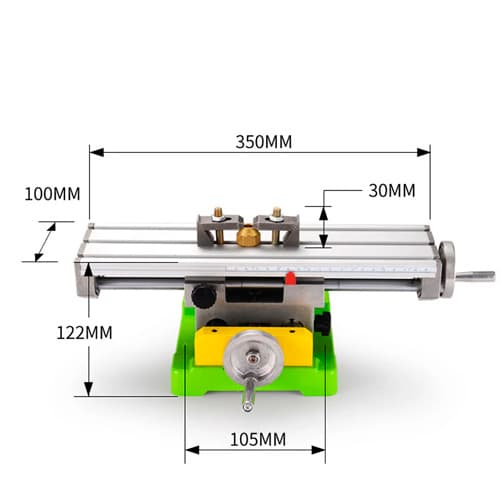

• Рабочая поверхность: 350 x 100 мм
• Высота от основания стола: 122 мм
• Ход по оси Х: 180 мм
• Ход по оси Y: 50 мм
• Шаг трапецеидального винта: 3 мм
• Цена деления на маховиках: 0.05 мм
• Межосевое расстояние (для крепления на станину): 102 мм
• 3 фрезерованные Т-образные пазы (12х6х5 мм), для установки закладных болтов
• Расстояние между Т-пазами стола: 34 мм
• Диаметр прецизионных направляющих: 12 мм
• Диаметр силового стола: 14 мм
• Вес: 6.5 кг
• В комплекте крепежный набор и инструкция на английском языке
