USB логічний аналізатор KINGST LA1010 100МГЦ 16 каналів (424439)

Опис

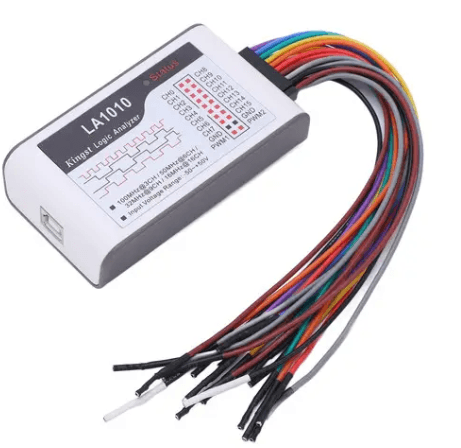

Kingst LA1010 – високопродуктивний логічний аналізатор, який має 16 вхідних каналів та частоту вибірки до 100 МГц. Пристрій підтримує велику кількість стандартних протоколів і може використовуватися для аналізу та тестування, розробки та налагодження багатьох цифрових систем (ARM/MCU/FPGA тощо), програм, а також моніторингу та запису цифрових сигналів.

Характеристики входу:

• Кількість каналів: 16
• Максимальна частота дискретизації:
  • 100 МГц – 3 канали
  • 50 МГц – 6 каналів
  • 32 МГц – 9 каналів
  • 6 МГц – 16 каналів
• Пропускна спроможність: 20 МГц
• Мінімальна ширина імпульсу: 20 нс
• Діапазон вхідної напруги: від -50 до +50 В
• Вхідний опір: 220 КОм
• Ємність: 12 пФ
• Настроюваний рівень тригера: від -4 до +4 В (крок: 0.01 В)

Характеристики ШІМ-виходу:

• Кількість каналів: 2
• Діапазон частот: від 0.1 до 10 МГц
• Крок налаштування частоти ШІМ-генератора: 10 нс
• Крок налаштування ширини імпульсу ШІМ-генератора: 10 нс
• Вихідна напруга: 3.3 В
• Вихідний опір ШІМ: 50 Ом

• Підтримувані протоколи: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel та ін.
• Живлення: через роз'єм USB-B
• Розміри: 9.5 x 5.5 x 2.3 см
• Вага комплекту: 400 г

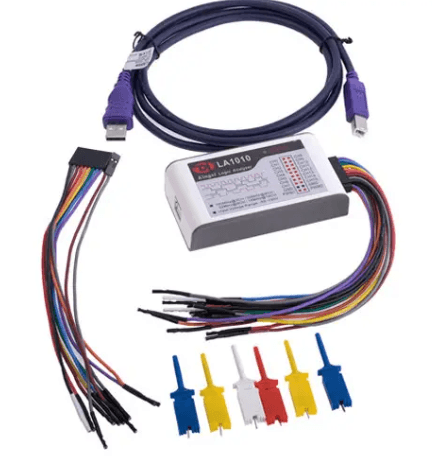

• Комплектація: аналізатор Kingst LA1010, з'єднувальні дроти, кабель USB-A – USB-B, кольорові кліпси для захоплення дротів у кількості 20 шт, а також інструкція англійською та китайською мовами.
