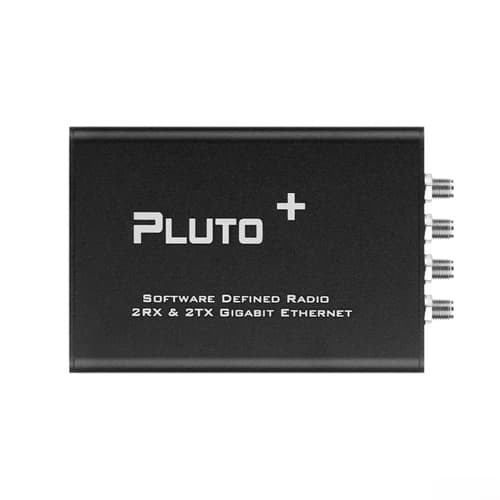

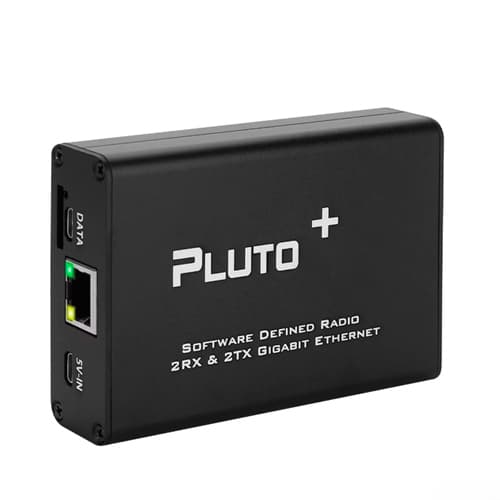

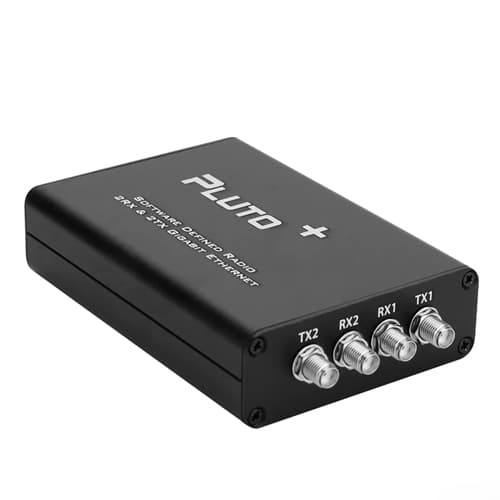

SDR радіостанція 70МГц 6ГГц для гігабітних Ethernet карт MicroSD PLUTO+ Black (877431)

SDR радіостанція 70МГц 6ГГц для гігабітних Ethernet карт MicroSD PLUTO+ Black (877431)

Категорія:
Артикул: 863104
Виробник: Без бренду
14160 грн.12420 грн.

Опис

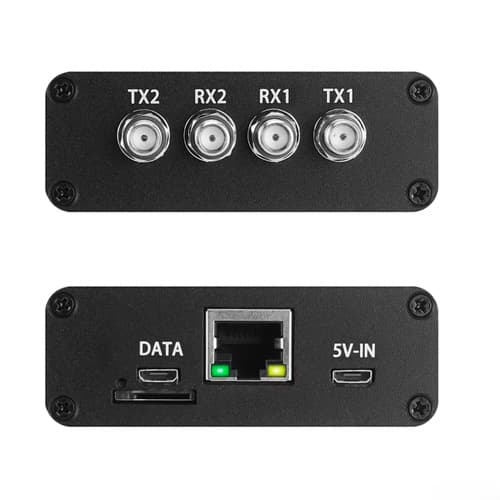

PLUTO+ (Pluto Plus) — це оновлена версія оригінального PLUTO SDR, яка містить порт Gigabit Ethernet, по 2 канали TX і RX, відкриті через SMA, слот MicroSD, VCTCXO 0.5ppm і вхід зовнішньої синхронізації через порт U.FL на друкованій платі.

  • АЦП/ЦАП: AD9363 (можна переробити на AD9361 або AD9364)
  • Канали: 2 TX, 2 RX, підтримка MIMO
  • RF-діапазон: 70 МГц – 6 ГГц
  • Вихідна частота: VCTCXO 40 МГц 0.5 стор./хв
  • SOC: для Zynq7010 FPGA: 28 Кб
  • ОЗП: 512 Mб
  • FLASH: 32 Mб
  • USB: 2.0, підтримка OTG
  • Ethernet: 1000 Mб
  • MicroSD можна використовувати для завантаження
  • Вхід постійного струму: 5 В ±0.5 В, 2 А, MicroUSB

Зверніть увагу! Усі рівні введення-виведення мають напругу 1.8 В.
Під час використання офіційної прошивки для ADI-Pluto SDR під'єднайтеся до URST-MI052.
Під час використання прошивки Pluto+ і потреби підтримки Ethernet, під'єднайте URST-MIO46.
Під час використання SD-карти для завантаження під'єднайте SD-H до 1В.8.
Під час використання JTAG для налагодження під'єднайте JTAG# до GND.
Під'єднайте EXCLK до GND під час використання зовнішнього опорного тактового сигналу.

Порт ключа PTT:

  • PTT керує оптопарами через GPIO0 (MI00), що вимагає зовнішнього реле або схеми керування.

КЛЮЧ DFU:

  • У будь-який момент ви можете натиснути кнопку DFU і знову увімкнути живлення PLUTO+, щоб увійти в режим DFU, але для цього необхідно під'єднати перемичку URST до MI052.

Вхід CLK IPEX:

  • Ви можете під'єднати кабель для введення зовнішнього високоточного опорного генератора для AD9363 через інтерфейс IPEX.
  • Основний рівень не має перевищувати 3.3 В, а перемичка EXCLK має бути під'єднана до GND, щоб вимкнути вбудований годинник.

Калібрування частоти вбудованого VCTCXO:

  • Частоту тактового сигналу 40M можна точно налаштувати, регулюючи регульований резистор поруч з VCTCXO, за умови, що ви маєте джерело опорного сигналу.

Micro-SD:

  • Підтримка завантаження через SD-карту, необхідно приєднати перемичку SD-H до 1V8.
  • Матеріал: алюміній
  • Розмір: 10.3 х 7.1 х 2.6 см
  • Вага: 210 г

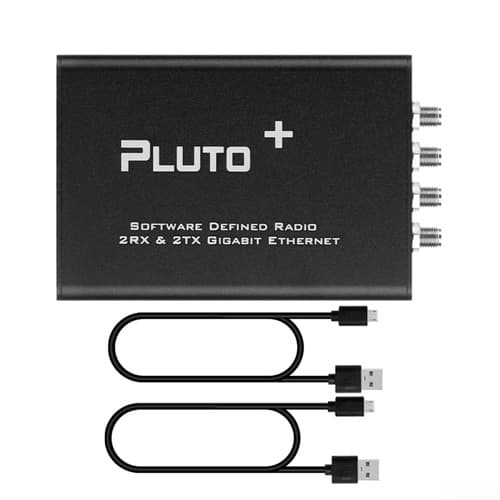

  • Комплектація: PLUTO+, 2 кабелі MicroUSB
