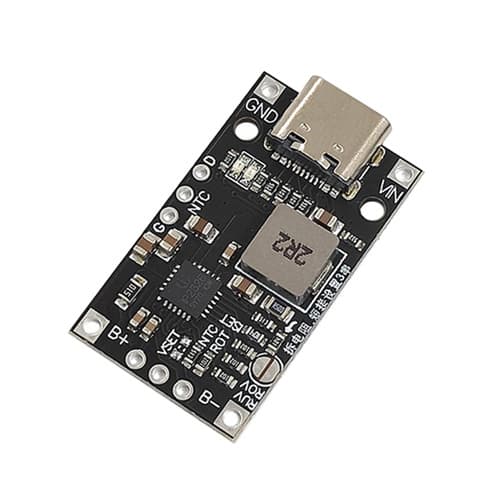

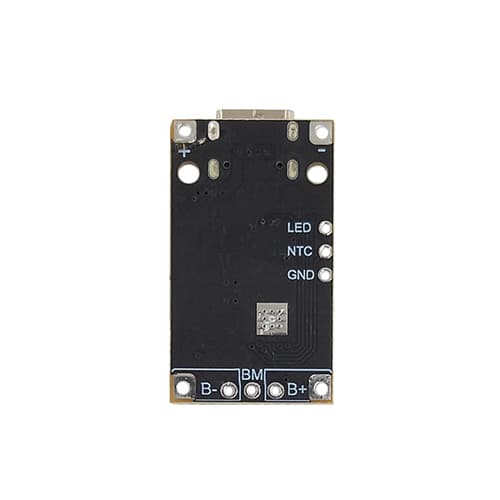

Модуль заряджання літієвих Li-ion батарей з балансуванням 2S/3S від Type-C QC 15Вт Type-C (1119373)

Опис

Модуль призначений для заряджання акумуляторної збірки з 2 або 3 послідовно з'єднаних Li-ion елементів від джерела живлення USB Type-C з підтримкою швидкого заряджання QC. Завдяки вбудованому підвищуючому перетворювачу плата дає змогу заряджати 2S-збірку до напруги 8.4 В або 3S-збірку до 12.6 В від джерела живлення з меншою напругою. Вбудоване балансування дає змогу вирівнювати напругу двох послідовно з'єднаних комірок під час заряджання в режимі 2S.

Для контролю температури акумуляторної збірки передбачено підключення термістора NTC 100K. Світлодіодна індикація показує стан модуля: очікування, процес заряджання, повну зарядку або помилку.

• Підтримка батарей: 2S-3S Li-Ion / Li-Po
• Вхідна напруга: 3-6 В DC
• Струм зарядки: до 1.5 А для 2S / 1 А для 3S
• Напруга повного заряду: 8.4 В для 2S / 12.6 В для 3S
• Максимальна потужність: 15 Вт
• Інтерфейс живлення: USB Type-C або два контактні майданчики
• Підтримка QC Fast Charge
• Розміри: 3.2 х 1.8 х 0.5 см
• Вага: 3 г

Зверніть увагу! Стандартна плата працює в режимі 2S і підтримує балансування акумуляторних комірок. Для переходу в режим 3S необхідно замкнути відповідні контактні майданчики ROV/RUV і видалити встановлений резистор. У режимі 3S балансування комірок не підтримується.

Ця плата призначена насамперед для заряджання акумуляторної збірки та не замінює повноцінну BMS. Для захисту акумуляторів від перерозряджання та інших нештатних режимів рекомендується використовувати окрему BMS-плату.
