Контролер заряджання Li-ion батарей 18650 для Power Bank 22.5Вт QC4.0/QC3.0 Type-C (1119380)

Опис

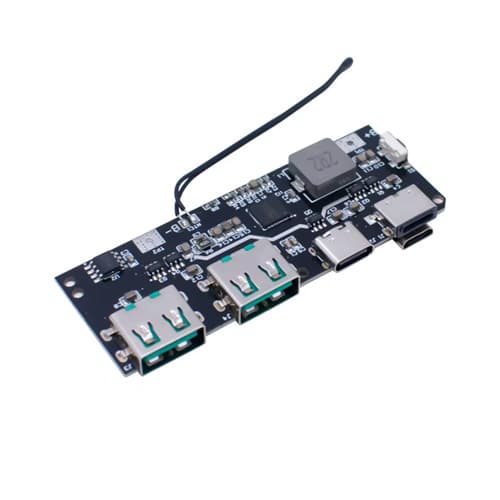

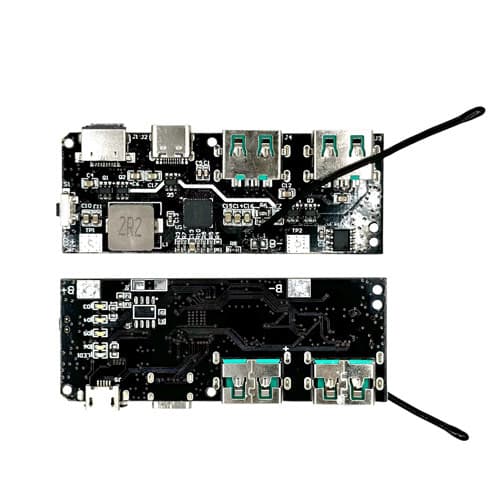

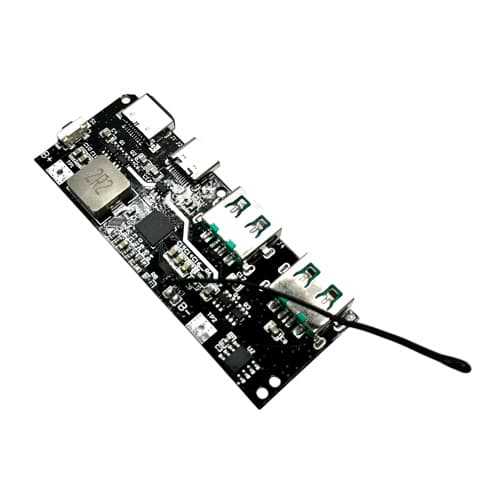

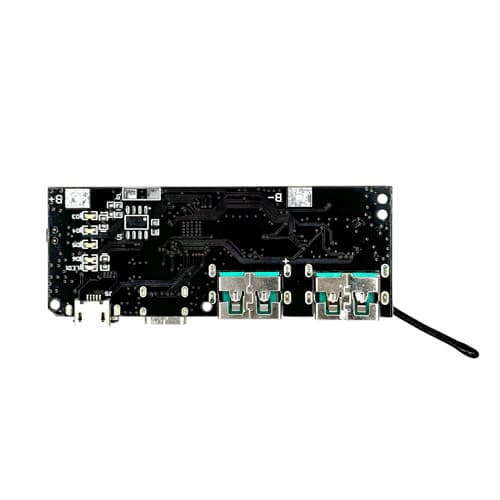

Функціональна плата-контролер для самостійного складання зовнішнього акумулятора Power Bank на Li-ion акумуляторах. Підтримує заряджання та розряджання акумуляторів, двоспрямоване швидке заряджання та роботу із сучасними протоколами швидкого заряджання.

Плата обладнана п'ятьма портами: двома USB Type-A, Type-C, MicroUSB і Lightning. USB Type-A використовуються для під'єднання зовнішніх пристроїв і підтримують різні протоколи швидкого заряджання. Type-C підтримує як швидке заряджання під'єднаних пристроїв, так і швидке заряджання самого Power Bank. MicroUSB і Lightning призначені для вхідного заряджання акумуляторів.

Передбачена підтримка акумуляторів із напругою повного заряду 4.2 / 4.35 / 4.4 / 4.5 В. Контролер автоматично визначає під'єднане навантаження та підтримує режим малих струмів. Заряджання акумулятора здійснюється у три етапи: попереднє заряджання, заряджання постійним струмом і заряджання постійною напругою. За напруги акумулятора нижче 3 В використовується струм попереднього заряджання 300 мА. Після підвищення напруги контролер переходить до заряджання постійним струмом, а після досягнення заданої напруги — до заряджання постійною напругою з поступовим зниженням струму.

• Порти:
  • 2х USB Type-A: QC3.0/QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP, VOOC
  • Type-C: двоспрямоване швидке заряджання, PPS, PD3.0/PD2.0, QC4+/QC4/QC3.0/QC2.0, AFC, FCP, SCP, PE2.0, PE1.1, SFCP
  • MicroUSB: вхід, QC2.0, AFC, FCP, SCP, PE1.1
  • Lightning: вхід, PD, 5 В 2.4 А
• Максимальна вихідна потужність: до 22.5 Вт
• Максимальний струм: до 5 А
• SCP: до 5 В 4.5 А
• PPS: 5–5.9 В при 3 А, 5–11 В при 2 А
• PD3.0/PD2.0: 5 В при 3 А, 9 В за 2 А, 12 В за 1.5 А
• Вбудований термодатчик для контролю температури
• LED-індикація рівня заряду та швидкого заряджання
• Захист: від перенапруги на вході, короткого замикання USB-портів
• Розміри плати: 7.2 x 2.8 см
• Вага: 11 г
