Інтерфейсний модуль перетворення сигналів UART перехідник XY-485 TTL - RS485 (1023997)

Опис

Інтерфейсний модуль перетворення сигналів UART (TTL) на промисловий інтерфейс RS485. Плата дає змогу під'єднувати мікроконтролери, комп'ютери та різні пристрої з послідовним інтерфейсом до промислової шини RS485.

Модуль широко застосовується під час роботи з контролерами Arduino, ESP8266, ESP32, STM32, Raspberry Pi, а також у системах автоматизації, промисловій електроніці, системах моніторингу, зчитуванні датчиків і керуванні обладнанням.
Перетворювач забезпечує надійне передавання даних на великі відстані та підтримує під'єднання декількох пристроїв в одну мережу RS485. В одній лінії зв'язку може працювати до 40 пристроїв (вузлів). Модуль підтримує гаряче під'єднання (hot-swap), що дає змогу під'єднувати та вимикати пристрої без вимкнення живлення системи.

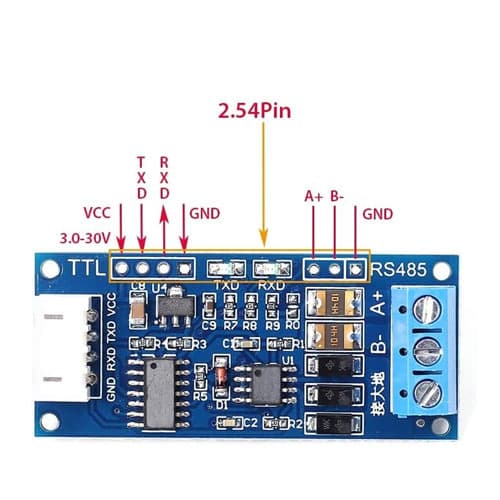

Роз'єми та контакти:

• TTL інтерфейсу:
  • VCC — живлення модуля
  • TXD — передавання даних
  • RXD — вживання даних
  • GND — загальний дріт

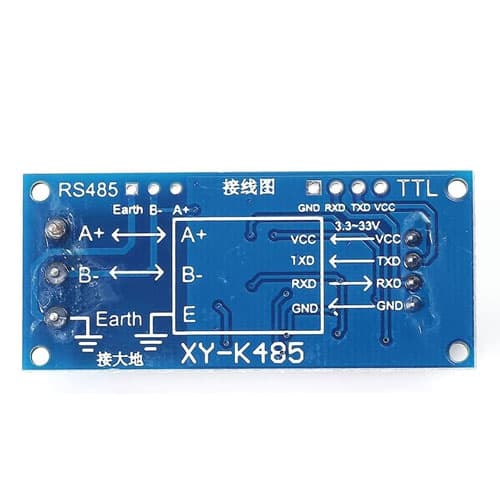

• RS485 інтерфейс:
  • A+ — лінія даних A
  • B — лінія даних
  • GND/E — земля (екранування/засіб дрот)

• Під'єднання через роз'єм TTL або контактну колодку
• Клемний блок для зручного під'єднання лінії A/B
• Інтерфейс із боку контролера: UART (TTL)
• Інтерфейс шини: RS485
• Тип передавання: напівдуплекс
• Робоча напруга: 3.3–30 В
• Підтримка рівнів логіки: 3.3 В і 5 В
• Швидкість передавання даних: 110 – 256000 біт/с
• Максимальна довжина лінії RS485: до 1200 м (800 м без підсилювачів)
• Стандартний крок 2.54 мм

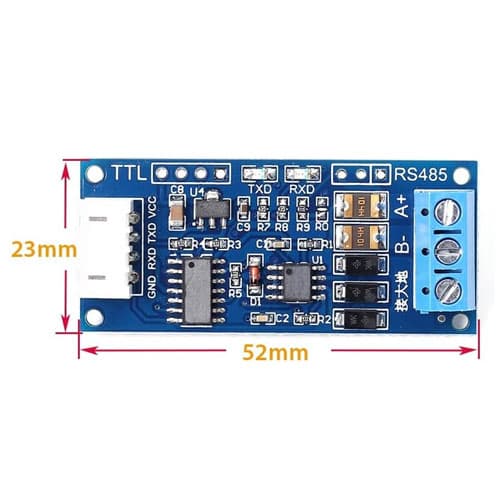

• Розміри: 52 х 23 мм
• Вага: 8 г

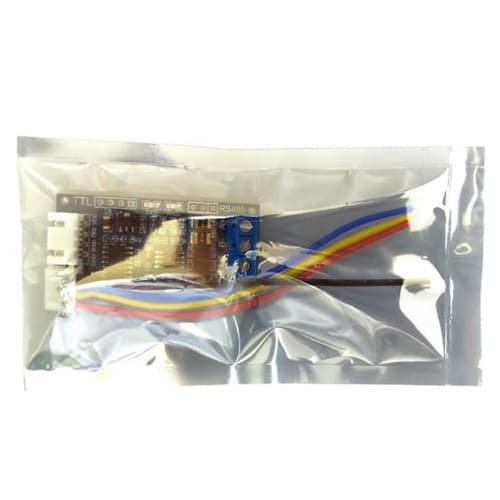

• У комплекті кабель із роз'ємом TTL (4 pin) довжиною 9 см
